Automotive Parts-Unscreened Low-Voltage Cables

导言

 本标准的这次修订，整合了 JASO D 608，同时对已经实用化但未被 JASO 标准化的电线的结 构和性能进行了规定。

1 适用范围

 本标准规定了除在 JISC 3406 中规定的 AV（汽车用低压电线）低压电线的汽车用非屏 蔽单芯低压电线（以下简称电线）。  而且本标准也适于构成多芯电缆的单个线芯。  该电线的额定电压为交流 25V，直流 60 V。

2 引用标准

 下面所列标准，由本标准所引用，构成本标准的一部分，这些引用的标准适于其最新 版本（包括其增补）  JASO D 607 汽车零件—线束用电线的颜色  JASO D 618 汽车用低压电线的试验方法  JIS C 3102 电工用软铜线  JIS C 3152 镀锡软铜线  JIS C 3406 汽车用低压电线

3 品种，型号和绝缘材料

 电线的品种，型号和绝缘材料见表1。

表 1—品种，型号和绝缘材

注1 电线标记含义解释如下。

     AV、HEB 或 HDEB：汽车用聚氯乙烯绝缘低压电线（AV 为 JIS C 3406 未规定的结构）

HF：汽车用无卤绝缘低压电线

AVS：汽车用薄壁低压电线 1 型

AVSS、CAVS 或 CAV：汽车用薄壁低压电线 2 型

HFSS：汽车用极薄壁无卤绝缘低压电线

CHFS：汽车用压缩导体极薄壁无卤绝缘低压电线

CAVUS：汽车用薄壁低压电线 3 型

CHFUS：汽车用压缩导体超薄壁无卤绝缘低压电线

EB：汽车用接地低压电线

AVX、AVFX 或 HEBX：汽车用交联聚氯乙烯绝缘耐热低压电线

AVSX 或 AVXS：汽车用薄壁型交联聚氯乙烯绝缘耐热低压电线

AVSSX：汽车用极薄壁型交联聚氯乙烯绝缘耐热低压电线

AVSSH：汽车用极薄壁型耐热聚氯乙烯绝缘耐热低压电线

EBX：汽车用交联聚氯乙烯绝缘耐热接地低压电线

AEX：汽车用交联聚乙烯绝缘耐热低压电线

AESSX：汽车用极薄壁型交联聚乙烯绝缘耐热低压电线

注2 耐热等级的含义解释如下。

80℃：绝缘伸长率在 10000 小时确保 100%的连续耐热温度

85℃：在加热 3000 小时时，绝缘按规定进行弯曲不开裂的温度

100℃：绝缘伸长率在 10000 小时确保 100%的连续耐热温度

120℃：绝缘伸长率在 10000 小时确保 100%的连续耐热温度 注 a)  CAVS、CAV、CAVUS、CHFS 及 CHFUS 是具有圆形压缩导体结构

4 性能

 电线的性能见表 2～7。  并且对于每个规格不同的性能见表 8～10。 表 2—AV、HEB、HDEB、AVS、AVSS、CAVS、CAV 或 CVAUS 的性能

表 3—HF、HFSS、CHFS 或 CHFUS 的性

表 4—EB 的性能

表 5—AVX、AVFX、AVSX、AVXS、AVSSX 或 AVSSH 的性能

表 6—EBX 的性能

表 7—AEX 或 AESSX 的性能

5 结构及材料

5,1 结构

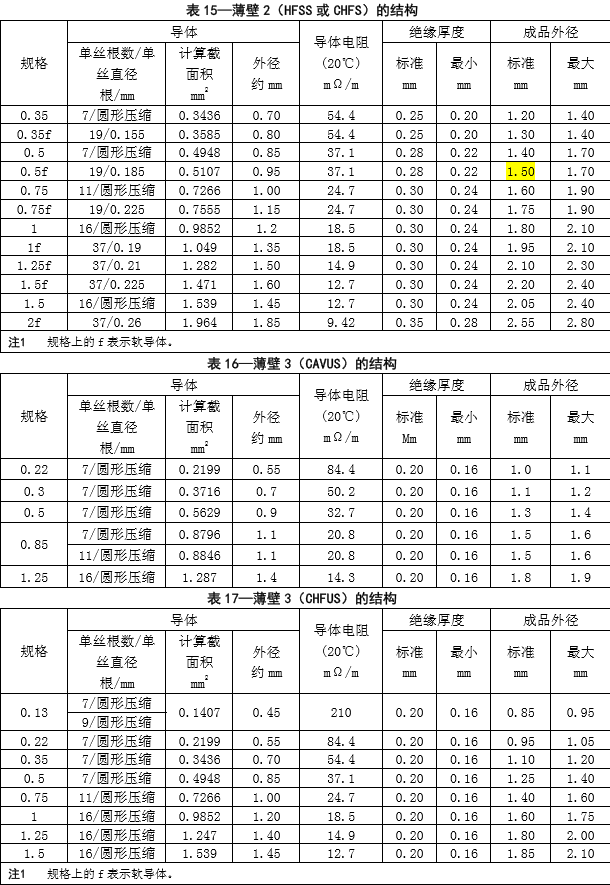

 电线的结构见表 11～25，结构根据 6.1 进行试验时，必须符合表 11～25 相应的规定。 表 11—普通电线（AV、HEB 或 HDEB）的结构

表 18—接地用（EB）的结构

表 20—耐热 1 薄壁 1（AVSX 或 AVXS）的结构

表 24—耐热 2 普通（AEX）的结构

5.2 导体

 导体是 JIS C 3102 规定的软铜线或 JIS C 3152 规定的镀锡软铜线按照表 11～25 所示的有 关规定绞合而成，或绞合并压缩而成。但 0.13 规格导体的材质依据供需双方协商。

5.3 绝缘

 绝缘是以 5.2 规定的导体为中心按照表 11～25 所示的厚度同心圆状的包覆规定的绝缘材料 而成。

5.4 颜色及识别表示

 电线的颜色及颜色代号以 JASO D 607 为基准。  为了区分电线的品种和规格，可以用不易去除的方法在在电线表面加识别标识。

6 试验

6.1 结构试验

 结构试验按照 JASO D618 的 5.1 规定的方法进行。

6.2 导体电阻试验

 导体电阻试验按照 JASO D618 的 5.2.1 规定的方法进行。

6.3 耐电压试验

 耐电压试验按照 JASO D618 的 5.2.2 规定的方法进行。

6.4 火花试验

 火花试验按照 JASO D618 的 5.2.3 规定的方法进行。

6.5 绝缘电阻试验

 绝缘电阻试验按照 JASO D618 的 5.2.4 规定的方法进行。

6.6 绝缘拉伸试验

 绝缘拉伸试验按照 JASO D618 的 5.3 规定的方法进行。

6.7 加热变形性试验

 加热变形性试验按照 JASO D618 的 5.4 规定的方法进行。

6.8 附着力试验

 附着力试验按照 JASO D618 的 5.5 规定的方法进行。

6.9 低温试验

a）卷绕试验  卷绕试验按照 JASO D618 的 5.6.1 规定的方法进行。 b）冲击试验  冲击试验按照 JASO D618 的 5.6.2 规定的方法进行。

6.10 耐磨性试验

a）拖磨试验  拖磨试验按照 JASO D618 的 5.7.1 规定的方法进行。

17 JASO D611:2009

b）刮磨试验  刮磨试验按照 JASO D618 的 5.7.2 规定的方法进行。

6.11 耐热性 1 试验

a）耐热性（A）试验  耐热性(A)试验按照 JASO D618 的 5.8.1 规定的方法进行。 b）耐热性（B）试验  耐热性(B)试验按照 JASO D618 的 5.8.2 规定的方法进行。 c）耐热性（C）试验  耐热性(C)试验按照 JASO D618 的 5.8.3 规定的方法进行。

6.12 耐热性 2 试验

 耐热性 2 试验按照 JASO D618 的 5.9 规定的方法进行。

6.13 热收缩性试验

 热收缩性试验按照 JASO D618 的 5.10 规定的方法进行。

6.14 耐液体性试验

 耐液体性试验按照 JASO D618 的 5.11.2 规定的方法进行。但是，试验液体对于汽油，柴油 和机油是必须作的，采用其它液体由双方协商决定。

6.15 电池液试验

 电池液试验按照 JASO D618 的 5.11.3 规定的方法进行。

6.16 标识试验

 标识试验按照 JASO D618 的 5.12 规定的方法进行。

6.17 难燃性试验

 难燃性试验按照 JASO D618 的 5.13 规定的方法进行。

6.18 交联度试验

 交联度试验按照 JASO D618 的 5.14 规定的方法进行。

7 包装

 电线应一整根成盘或成圈，包装应能搬运中不易损伤

8 产品的表示方法

 产品表示方法由名称，品种，规格和颜色组成，或者由型号，规格和颜色代号组成。   例：汽车用低压电线薄壁 1 0.85 黑/白     AVS0.85B/W

9 标识

 成盘或成圈的电线应用不易消失的方法标识以下内容： a）名称或其代号和规格 b）长度 c）质量 d）制造商名称或其缩写 e）制造年月
